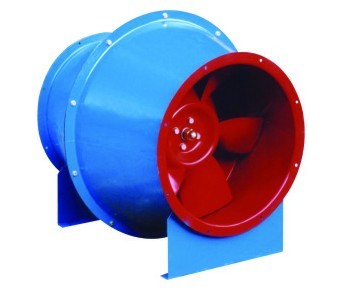

GXF、SJG系列斜流式通风机 |
| 时间：1/9/2009 2:46:06 PM |
→风机概述
GXF、SJG系列斜流式风机是国家的“星火”项目产品，由上海交通大学研制开发的新一代管道风机 。GXF 是一种新型低噪高效节能型斜流式通风
机，斜流式风机流量大于离心风机，全压高于轴流风机，体积小于离心风机，该风机通过模拟机的试验研究，采用独特的叶型和叶轮设计取得较高的全压和流量参数，并提高了风机的全压效率。SJG、FSJG系列斜流式风机是SWF系列风机的派生型产品，采用鼓型风筒，调整气流方向从而达到回收静压提高风压和效率的效果。故兼离心式风机压力系数较高和轴流风机流量系数较高的特点，具有噪声低、耗电省、结构紧凑等优点。广泛应用于工矿企业宾馆、饭店、博物馆、体育馆等的送排风系统。
GXF系列斜流风机按叶轮直径分为400~1400mm十四种规格，按类型分A、B、C、D、S五种类型，共五十八个机号。风量由3000~90000m3/h，全压由185~2500Pa；这样就给设计和用户单位提供了充分的选择条件，具体数据查风机性能参数表。
SJG、FSJG系列斜流式风按叶轮直径分为200~800mm十几种规格、十几个机号，风量由200~25000m3/h,全 压由50~1200Pa；具体工况数据请查风机性能参数表。

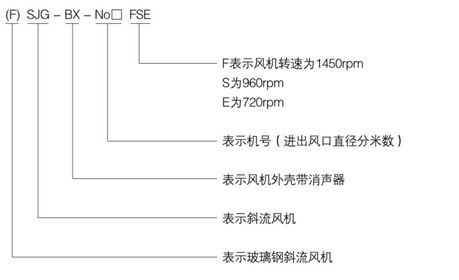

→型号含义

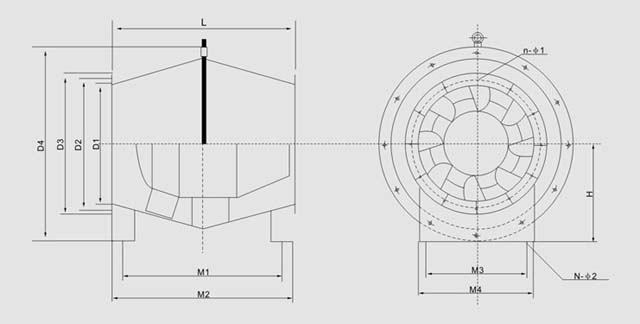

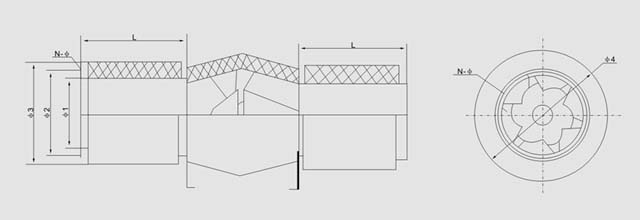

→外形及安装尺寸
→风机主要技术参数
|
机号
|
转速rpm
|
风量m3/h
|
全压Pa
|
功率W
|
噪声dB(A)
|
|
3F
|
1450
|
2000
|
130
|
0.25
|
61
|
|
3.5S
|
960
|
2500
|
50
|
0.18
|
59
|
|
3.5F
|
1450
|
4000
|
110
|
0.37
|
61
|
|
4F
|
960
|
4000
|
51
|
0.25
|
60
|
|
4S
|
1450
|
5000
|
220
|
0.75
|
62
|
|
4.5S
|
960
|
5000
|
100
|
0.37
|
61
|
|
4.5F
|
1450
|
7000
|
250
|
1.1
|
68
|
|
5S
|
960
|
8000
|
100
|
0.75
|
63
|
|
5F
|
1450
|
10000
|
345
|
2.2
|
69
|
|
6S
|
960
|
11000
|
240
|
1.5
|
65
|
|
6F
|
1450
|
18000
|
380
|
5.5
|
75
|
|
7S
|
960
|
18000
|
260
|
3
|
72
|
|
8E
|
720
|
25000
|
210
|
4
|
68
|
|
|
|
|
|
|
